Cерия "Стандарт-М"

Топливораздаточная колонка успешно зарекомендовала себя при работе в районах с умеренным и холодным климатом. На протяжении многих лет колонки "Ливенка" успешно эксплуатируются на автозаправочных станциях Сибири, Якутии, Дальнего Востока и Камчатки.

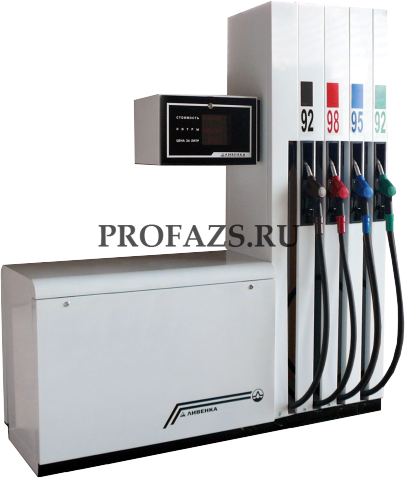

Модели ТРК Ливенка в модульном каркасе из оцинкованной стали в стандартной комплектации

2КЭД "Ливенка 312ХХЖМ-М"

	Количество видов топлива	1, 2
	Количество кранов раздаточных	1, 2
	Тип гидравлики Ливенка 31200, 32000 Ливенка 31201, 31101, 32201	Напорная Встроенная
	Каркас	Из оцинкованной стали
	Отсчетное устройство КУП	Жидкокристаллическое трехстрочное шестиразрядное, а также по заказу Потребителя - светодиодное
	Обслуживаемые стороны	Обе
	Производительность	2*50л/мин;
	Газовозврат	По заказу
	Покраска	Порошковая, по умолчанию цвет - белый, а также по заказу Потребителя

2КЭД "Ливенка 324ХХЖМ-М"

	Количество видов топлива	2, 4
	Количество кранов раздаточных	4
	Тип гидравлики Ливенка 32400, 34400 Ливенка 32401	Напорная Встроенная
	Каркас	Из оцинкованной стали
	Отсчетное устройство КУП	Жидкокристаллическое трехстрочное шестиразрядное, а также по заказу Потребителя - светодиодное
	Обслуживаемые стороны	Обе
	Производительность	4*50л/мин;
	Газовозврат	По заказу
	Покраска	Порошковая, по умолчанию цвет - белый, а также по заказу Потребителя

2КЭД Ливенка 336ХХЖМ-М

	Количество видов топлива	3
	Количество кранов раздаточных	6
	Тип гидравлики Ливенка 33600 Ливенка 33601	Напорная Встроенная
	Каркас	Из оцинкованной стали
	Отсчетное устройство КУП	Жидкокристаллическое трехстрочное шестиразрядное, а также по заказу Потребителя - светодиодное
	Обслуживаемые стороны	Обе
	Производительность	6*50л/мин;
	Газовозврат	По заказу
	Покраска	Порошковая, по умолчанию цвет - белый, а также по заказу Потребителя

2КЭД Ливенка 348ХХЖМ-М

	Количество видов топлива	4
	Количество кранов раздаточных	8
	Тип гидравлики Ливенка 34800 Ливенка 34801	Напорная Встроенная
	Каркас	Из оцинкованной стали
	Отсчетное устройство КУП	Жидкокристаллическое трехстрочное шестиразрядное, а также по заказу Потребителя - светодиодное
	Обслуживаемые стороны	Обе
	Производительность	8*50л/мин;
	Газовозврат	По заказу
	Покраска	Порошковая, по умолчанию цвет - белый, а также по заказу Потребителя

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ТРК ЛИВЕНКА СЕРИИ STANDART-M

1. Сборный каркас из оцинкованной стали с усиленными ребрами жесткости.
2. Покраска порошковая: каркас и облицовочные панели - белого матового цвета.
3. Отсчетное устройство: двухсторонний трехстрочный контроллер КУП с жидкокристаллическими индикаторами с подсветкой.
4. Узлы ТРК:
   • напорная гидравлика: блоки измерительные, включающие в себя измерители объема ПЖ-2-25 с датчиками съема сигналов непосредственно из мокрой камеры, клапан двойного действия поршневого типа, разборный фильтр тонкой очистки топлива, для удобства при использовании в состав ТРК входит кран шаровый;
   • всасывающая гидравлика: агрегаты насосные, включающие в себя шестеренный электронасос БШМ производительностью 50 или100л/мин., в зависимости от ТРК, фильтр газоотделитель одно или двухканальный с фильтром грубой очистки топлива, блок измерительный, гибкое соединение - сильфон Ду40.
5. Рукава и краны раздаточные: рукава раздаточные Simperit, черного цвета длиной 3,5м. Краны раздаточные OPW с поворотной муфтой собственного производства, насадки черного цвета.
6. Система крепления рукавов раздаточных подвесная.
7. Комплект запасных частей: включает в себя крепежные элементы для монтажа ТРК, комплект РТИ для соединительных узлов, запасные фильтры тонкой очистки топлива.
8. Ниши положения кранов раздаточных: пластиковые с зацепами для скоб кранов.
9. Испытание ТРК производится от задающего устройства указанного Покупателем: ККМ, система усправления или ПДУ. По умолчанию испытания поизводятся с ПДУ и контроллером.

ВОЗМОЖНЫЕ ОПЦИИ ТРК ЛИВЕНКА СЕРИИ STANDART-M

1. Дооснащение функцией термокоррекции или приведение к нормальной температуре +20 С;
2. Учет по массе с применением массомеров, погрешность 0,15%.
3. Опция "НОРД", включающая в себя специальное исполнение гидравлики, электроники и каркаса  позволяющее использование ТРК при температуре -55  С.
4. Система оборгева гидравлического блока.
5. Применение водоотделителя и подогрева для дизельного топлива в зимнее время со специальными фильтрующими элементами
6. Каркасы могут быть изготовлены из зеркальной полированной нержавеющей или рифленой декоративной нержавеющей стали  в следующем варианте:

   1) стенка и стойки ниш из зеркальной/рифленой нержавеющей стали, облицовочные панели, верхняя и боковая крышки гидравлики, кожух контроллера - цвет по желанию Покупателя;
   2) стенка и стойки ниш, верхняя и боковая крышки гидравлики, основание кожуха из зеркальной нержавеющей стали, облицовочные панели, кожух контроллера - цвет по желанию Покупателя;
   3) стенка и стойки ниш, верхняя и боковая крышки гидравлики, кожух из зеркальной нержавеющей стали; облицовочные панели - цвет по желанию Покупателя;
   - для приведения ТРК фирменному стилю Вашей АЗС, каркас и облицовочные панели могут быть покрашены в любые цвета согласно основной палитры оттенков RAL;
   - для более удобной работы с ТРК можно изначально сделать наклейки с видами топлива над нишами крепления кранов раздаточных или самих кранах, а также нанести любой логотип, фирменный знак или любую надпись по желанию Покупателя; - каркас из оцинкованной стали может быть покрашен в цвета Покупателя; - для удобства при эксплуатации ТРК может быть укомплектована механизмом автоматического сматывания рукава раздаточного - лифтовой системой крепления рукавов раздаточных.

7. Электроника ТРК
   - по желанию Покупателей контроллеры КУП могут быть со светодиодными индикаторами;
   - дооснащение электронно-механическим сумматором;
   - дооснащение платежным терминалом,
   - дооснащение мультимедийным монитором.

8. Рукава и краны раздаточные
   По желанию Покупателя могут быть использованы рукава раздаточные любой длины марок GOOD YEAR, ELAFLEX, любой цветовой гаммы.
   Краны раздаточные: ZVA 4.0 в комплекте с поворотной муфтой, ZVA 4.0 в комплекте с разрывной муфтой SSB16, а также любыми другими кранами с поворотными и/или разрывными муфтами.
   Возможно укомплектование ТРК пластиковыми нишами крепления кранов раздаточных с замковым креплением крана.

9. Система крепления рукавов раздаточных. ТРК может быть укомплектована механизмом автоматического возврата рукавов раздаточных - лифтовой системой.

10. Система газовозврата. Для удовлетворения требованиям по экологичности и безопасности на АЗС рекомендуется использование сисмемы газовозврата на ТРК.
    Существует два вида систем газовозврата:
    - ТРК с вакуумной системой газовозврата, с применением вакуумного насоса БШМ собственного производства.
    - ТРК с балансовой системой газовозврата, с применением специального рукава и крана раздаточного, принцип действия которых основан на разнице давлений в резервуаре с топливом и бензобаке автомобиля.

11. Системы управления. Возможно управление ТРК с помощью клавиатуры, расположенной непосредственно на корпусе ТРК.
    Возможно сопряжение ТРК Ливенка с любыми программами управления, указанными Покупателями.

12. Дополнительное оборудование
    Для работы с одним Поставщиком оборудования для АЗС мы можем предложить практически весь спектр:
    1. Резервуары. Резервуарное оборудование. Сливные шахты
    2 . Трубопровод для АЗС.
    3 . Навес для АЗС. Стелы.
    4 . Топливораздаточные колонки и комплектующие к ним. Монтажные поддоны
    5 . Электрика АЗС. Электрические кабели. Электрические шкафы для АЗС.
    6 . Системы управления АЗС.
    7 . Сопутствующее оборудование для АЗС. Пылесос самообслуживания. Посты подкачки шин. Установки для розлива незамерзающей жидкости
    8 . Магазин. Оборудование для магазина стеллажи, решетки, лотки, кассы
    9. Автомойка. Оборудований для автомойки.
    10. Пожарные щиты. Пожарные шкафы. Ящики для песка. Мусорки.
    11. Реклама на АЗС

ОПРЕДЕЛЕНИЕ ТИПА ТРК ЛИВЕНКА

Как правило, существует основной принцип определения типа ТРК: расстояние от ТРК до резервуаров с топливом.
При расстоянии от ТРК до резервуара с топливом менее 30м., рекомендуется использование всасывающей системы подачи топлива;
При расстоянии от ТРК до резервуара с топливом более 30м., рекомендуется использование напорной или напорно-всасывающей системы подачи топлива

ПРЕИМУЩЕСТВА ТРК ЛИВЕНКА

Широкий модельный ряд, насчитывающий более 60 различных модификаций. На сегодняшний день мы можем с гордостью сказать, что из выпускаемого перечня можно выбрать ТРК для абсолютно любых типов АЗС: напорных, всасывающих, модульных, передвижных, контейнерных, мини-АЗС, "холодных" АЗС или АЗС-автоматов, ведомственных и коммерческих АЗС, для пунктов заправки любой техники и в любых объемах начиная от мопедов и заканчивая вертолетами и локомотивами. Разнообразие ТРК позволит правильно выбрать именно ту модель которая удовлетворяет требованиям конкренто Вашей заправочной станции.

Надежность и долговечность использования.
По реальному опыту эксплуатации ТРК Ливенка на АЗС, средний срок службы ТРК "Ливенка" составляет 12 лет! Для определения эксплуатационных характеристик ТРК на предприятии имеется специализированная лаборатория надежности, цель создания которой испытание всех узлов ТРК Ливенка на надежность, долговечность и соответствие требованиям Покупателя в реальных условиях. При выпуске ТРК из производства, каждый узел проходит тройное испытание: при сборке узла, при его монтировании в агрегат или блок и при испытании непосредственно в составе ТРК.

В ТРК используются узлы и компоненты проверенные временем и соответствующие передовым достижениям в современном конструировании. При выпуске ТРК из производства, производится испытание каждой ТРК с той системой управления которая будет использоваться на АЗС Общий ресурс ТРК составляет около 20 млн.литров!

Гарантийный срок эксплуатации ТРК - 12 мес. с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
При комплектации Шкафом управления ШЭ производства ООО "Ливенка" - гарантийный срок эксплуатации ТРК увеличивается до 2 лет.
При проведении пуско-наладочных работ силами ООО "Ливенка" - гарантийный срок эксплуатации ТРК увеличивается до 3 лет. Пуско-наладочные работы по отдельному договору.

Удобство при эксплуатации. Простота обслуживания.
В ТРК Ливенка применен принцип компоновки узлов, при котором любой узел является легко доступным с любой стороны. При проведении планового осмотра и плановых ремонтов нет необходимости слива топлива из всей ТРК при работе только с одним узлом. Система клапанов обратных в ТРК позволяет производить слив только из нужного узла. Отсутствие точек смазки позволяет содержать ТРК в опрятном виде и без дополнительного вмешательства. Минимальные параметры настойки ТРК при запуске позволяют упростить и сократить срок ввода ТРК в эксплуатацию.

Независимо от типа ТРК: напорная или всасывающая, в ТРК применена унифицированная гидравлика позволяющая использование одинаковых узлов. В ТРК с самовсасывающей гидравликой изначально входят гибкие соединения - сильфоны, а также комплект ответных фланцев для трубопровода, наличие данных элементов позволяют проще произвести присоединение ТРК к резервуару с топливом. В ТРК с напорной гидравликой изначально входят краны шаровые на каждый вид топлива, позволяющие оперативно произвести перекрытие трубопровода и соответственно прекращение подачи топлива через ТРК.

Рациональное соотношение "ЦЕНА-КАЧЕСТВО"
ТРК Ливенка изначально предусматривалась для использования отечественными потребителями, что и повлияло на формирование стоимости изделий, так как перед нами не стоит цель максимального завышения цены, связанной с использования продвинутой торговой марки или хорошей репутации. В цене ТРК Ливенка нет импортных пошлин на ввоз деталей и комплектующих, нет транспортных расходов на доставку из других стран, различных схем растаможки узлов с их оплатой, нет средств идущих на развитие зарубежных производств. ТРК Ливенка по надежности и эксплуатационным характеристикам не уступает зарубежным аналогам, однако имеет более благоприятную стоимость для поддержки Вашего бизнеса. Для нас владельцы АЗС не источник наживы, а полноправные коллеги и партнеры.
ТРК ЛИВЕНКА - КАЧЕСТВО ПО ДОСТУПНЫМ ЦЕНАМ!

Рациональные эксплуатационные затраты.
При эксплуатации ТРК Ливенка вывлено, что средние затраты на ремонт и обслуживание в первый год являются нулевыми, при правильной эксплуатации, так как в стоимость ТРК изначально включены необходимые для бесперебойной работы расходные материалы: фильтры тонкой очистки, комплекты РТИ, комплекты монтажных и крепежных соединений. Средние затраты в последующие годы составляют не более 1500 руб. в год.

ОТЕЧЕСТВЕННЫЙ ПРОИЗВОДИТЕЛЬ
Производитель ТРК Ливенка - ООО "Ливенка" - дочернее предприятие ОАО "Промприбор" является полноценным отечественным производителем, имеющим полный цикл производства. Имея за плечами большой опыт работы, свои производственные мощности насчитывающие огромное количество нового и передового оборудования и станков. Для производства ТРК используются собственные ресурсы, современные механообрабатывающие центры, станки плазменной резки, сварочное, покрасочное и другое оборудование приобретенное за последние 1,5-2 года.

Склад запасных частей постоянно пополняется и не зависит от изменений мировой экономики и курсов валют!

Помимо прозводства предприятие осуществляет пуско-наладочные работы, сервисное обслуживание своей продукции либо самостоятельно, либо с помощью специализированных сервисных центров.

Технические характеристики топливораздаточных колонок "Ливенка"

Примечание: * - для топливораздаточных колонок со встроенным самовсасывающим насосом

Обозначение топливораздаточных колонок при заказе

Пример: "Ливенка-31201ЖМ" - топливораздаточная колонка серии "Ливенка" в модульном каркасе из оцинкованной стали, на один вид топлива с двумя раздаточными кранами производительностью по 50 л/мин, с самовсасывающей гидравликой (встроенные шестеренные насосы), жидкокристаллическое табло.

Габаритные размеры ТРК Ливенка серии СТАНДАРТ-М (без тары):

Габаритные размеры ТРК Ливенка напорного типа с подвесной системой крепления рукавов раздаточных

Габаритные размеры ТРК Ливенка напорного типа с механизмом возврата рукавов
