ТРК с газовозвратом

(0/0)
Артикул: 1713
Есть в наличии
Цена:
  • от 0 руб.
  • 4 руб.
    Все цены пересчитываются в соответвии с курсом ЦБ. Официальный дистрибьютор в России.

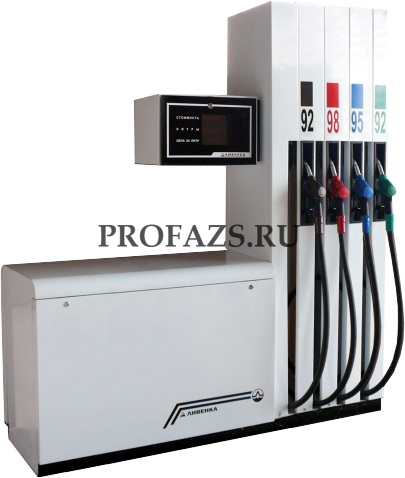

  • ТРК с газовозвратом

    ТРК "Ливенка" с вакуумной системой газовозврата ТРК "Ливенка" с балансовой системой газовозврата

    Последними разработками в части строительства и комплектации автозаправочных станций с системой газовозврата стали для нас разработка и внедрение в производство топливораздаточных колонок с системой газовозврата и применеие на АЗС системы рекуперации/возврата паров, применяемой на АЗС практически во всех европейских странах.

    Как уже давно известно, прибыльность любого бизнеса напрямую зависит от алгоритма его построения, от того каким образом расходуются средства и используются задействованные ресурсы. Автозаправочная станция (АЗС) на сегодняшний день является достаточно прибыльным бизнесом, который при грамотном подходе приносит значительные по сегодняшним меркам доходы.

    Еще на стадии проектирования, к АЗС предъявляют ряд требований для обязательного исполнения, например, требования по сохранению экологии, требования по взрывозащите оборудования, и т.д.

    Владельцы АЗС учитывают выбор оборудования, место расположения, загруженность трассы, Поставщика топлива и многие другие составляющие, не исключающие и фактор возможных потерь из-за проливов топлива при сливе из цистерны, при заправке и другие, однако редко когда раньше задумывались над естественными потерями при работе АЗС. К таковым относится испарение паров топлива.

    ИСПАРЕНИЕ ПАРОВ ТОПЛИВА - одна из главных проблем на существующих на сегодняшний день АЗС! Финансовые потери владельцев АЗС при испарениях велики, но они несравнимы с теми разрушениями, которые оказываются при этом на окружающую среду.

    Одним из способов решения данной проблемы является установка на АЗС оборудования для улавливания и возврата (рекуперации) паров. Это не только помогает преодолеть экологические барьеры при проектировании АЗС, но и позволяет прилично сэкономить.

    В настоящее время существует две системы газовозврата (рециркуляции):

    • вакуумная - с использованием вакуумного электронасоса и имеющая широкое распространение ввиду наличия предложений от производителей оборудования;
    • балансовая - уникальная по своей простоте, сущность которой состоит в вытеснении паров нефтепродуктов из бензобака давлением, создаваемым поступающим в него топливом.

    Система отвечает всем современным требованиям, но не имеет применения вследствие отсутствия соответствующего оборудования.

    Существующий процесс заправки автомобиля при помощи ТРК, заключается в открытии крышки бензобака и позиционировании в его горловине раздаточного крана топливораздаточной колонки (ТРК).

    ТРК выдает заданную дозу, при этом из бензобака в окружающее пространство выделяется паровоздушная смесь, которая была образована при использовании ранее находящегося в баке топлива. Во время процесса подачи бензина из емкости АЗС в ТРК и соответственно бензобак автомобиля, в самой емкости образуется небольшое вакуумметрическое давление и через дыхательный клапан пропускается свежий воздух, который в силу действия закона о парциальных давлениях, насыщается парами легких углеводородов до равновесного состояния.

    При применении ТРК с компрессорной (вакуумной) системой газовозврата, поступление в емкость паровоздушной смеси от компрессора ТРК компенсирует образование вакуумметрического давления в емкости АЗС, при условии, что в емкость подается количество паровоздушной смеси строго соответствующее забранному объему продукта. В случае, когда используется избыточное количество ПВС, оно будет выходить в атмосферу через дыхательный клапан, а в зимнее время, за счет разницы температур, начнет происходить дооснащение поступающей бедной паровоздушной смеси и выброс ее через дыхательный клапан. Происходит продувка резервуара и соответственно повышение потери продукта.

    С целью исключения данного явления в США и развитых европейских странах, применяется закрытая технология заправки автомобилей и слива продукта из бензовоза в емкости АЗС.

    Так называемая "ЧИСТАЯ ЗАПРАВКА".
    Можно выделить два основных уровня образования паровоздушной смеси:

    • первичный уровень - при сливе продукта из автоцистерны в резервуар;
    • вторичный уровень - при заправке автомобиля посредством топливораздаточной колонки.

    Для существенного снижения объемов выбросов паров в атмосферу на первичном уровне, предлагаем ознакомиться с номенклатурой выпускаемого ОАО "Промприбор" оборудования для бензовоза и емкости для обеспечения возврата ПВС из емкости АЗС.


    Рисунок 2 - Оборудование бензовоза и емкости для обеспечения возврата ПВС из емкости АЗС

    Исследования наших специалистов совместно с инженерными службами НПЗ в г.Ухта, касаемо объемов выбросов ПВС, привели к достаточно плачевным показателям. Ежегодно в атмосферу испаряются тонны топлива, нанося колоссальный ущерб окружающей среде, экономике государства и частных компаний. Между тем уже много лет существуют технологии и оборудование, позволяющее если не полностью исключить эти испарения, то свести их к минимуму.

    Для более детального рассмотрения сути проблемы приведем данные по объемам испарения топлива в окружающую среду, полученные в результате взятия нескольких проб паров бензина при наливе автоцистерн при температуре ноль градусов и анализ их состава путем хроматографии на НПЗ г. УХТА компании "ЛУКОЙЛ".

    Объемная концентрация компонентов ПВС в %.

    Мольная масса паров определяется по формуле:

    где Мi - мольная масса компонента, г/моль;
    Уi - объемная доля или концентрация компонента в смеси, %

    где Мпар - мольная масса чистой смеси углеводородов, г/моль
    mэмисс - величина эмиссии паров, г/м3

    Пересчет процентных долей в физические единицы

    Учитывая то, что насыщенные пары выделяются в окружающую среду и при наливе автоцистерн, и при сливе из автоцистерн в резервуары на АЗС, и при заправке автомобилей на АЗС, сделаем выводы на основании приведенных расчетов (для сравнения: Международные нормы составляют 35 г/м3):

    • Во время слива бензина из бензовоза в емкости АЗС происходит залповый выброс паровоздушной смеси в количестве даже выше, чем 500 г на 1 м3 сливаемого бензина. Итого на АЗС по самым скромным подсчетам при температурах, близким к нулевым, эмиссия легких углеводородов составляет 1000 г на 1 м3 продаваемого бензина при международных нормах 35 г/м3.
    • При заправке автомобилей на АЗС из бензобака пары попадают в окружающее пространство при нулевой температуре в количестве 500 г на 1 м3 проданного продукта при норме 35 г/м3, согласно приведенного расчета. На данном этапе - это продукт покупателя-автомобилиста.

    Предлагаемыми способами снижения объема выброса насыщенных паров в окружающую среду являются:

    • переход на закрытую технологию слива продукта из бензовоза с возвратом паровоздушной смеси из емкости АЗС в отсеки бензовоза, для этого требуется минимальная доработка присоединительных устройств-рукавов. При этом повышается степень безопасности бензовоза, т.к. при обычном открытом сливе отсеки бензовоза заполняются свежим воздухом и в какие-то моменты за счет недостаточной скорости испарения в них может образоваться взрывоопасная смесь с концентрацией паров от 2 до 6 объемных процентов;
    • переход на использование ТРК с системой закрытой заправки - балансовой системой газовозврата.

    Что касается закрытой технологии слива, то бензовоз после слива все равно будет доставлен на нефтебазу с насыщенными парами бензина, только при закрытом способе на нефтебазу будут доставлены пары, которые были в емкости АЗС, а при открытом способе пары, находившиеся в емкости АЗС выбрасываются в атмосферу, а в отсеках бензовоза за счет испарения образуется уже третья порция паров в количестве 500 г/м3, которая доставляется на нефтебазу и будет вытеснена в атмосферу при открытом или закрытом способах налива, за исключением установки утилизации паров.

    Итого величина эмиссии при использовании плохих существующих технологий уже составляет 1500 г/м3 при температурах, близких к нулю.

    Можно еще посмотреть на способ доставки бензина на нефтебазу и конструкцию резервуаров (с понтоном или без), то еще можно накопать 1-1,5 кг на 1м3 переваливаемого продукта при международных нормах 35 г/м3.

    Наименование узла и его характеристика ТРК «Ливенка» с балансовой системой газовозврата ТРК «Ливенка» с вакуумной системой газовозврата
    Рукав раздаточный Шланг двухкорпусной для возврата паров бензина - Maxxim Premier Plus
    Состоит из жесткой внутренней трубки со стальной оплеткой и внешнего шланга для откачивания паров бензина с укреплением из синтетического волокна и стальной спирали. Соответствует требованиям C.A.R.B. И UL 330.
    Конструкция шланга: Трубка Синтетическая резина Chemigum® (ORS)
    Усиление: Спирально намотанная ( 1 слой ) стальная проволока
    Покрытие наружное: Синтетическая резина Chemivic® (ORS): Термопластичное внешнее w/ текстильное упрочнение и проводная спираль
    Температура рабочая: -40°С +60°С
    разрывной муфты Husky 3360VR
    Рукав раздаточный МБС с газовозвратом с фитингами (4м) Соах 21/8-4.00 производства ELAFLEX Разрывная муфта с системой газовозврата СSB-16
    Рукав имеет внутреннюю трубку, по которой идет возврат паров, топливо же подается внутри самого рукава
    Кран раздаточный Кран раздаточный с системой газовозврата OPW 11VF0427. Кран раздаточный с системой газовозврата ZVA 200 GRV3
    Электронасос вакуумный Отсутствует Электронасос вакуумный марки MEX0544 2100 фирмы Durr Technik
    Основное отличие Принцип основан на естественном избыточном давлении, создаваемом в баке автомобиля во время заправки топлива. Попадающее в бак топливо «выталкивает» пары через герметично присоединенный рукав и кран раздаточный в трубопровод для отвода газовоздушной смеси и соответственно в резервуар с топливом или установку для рекуперации Система включает в себя вакуумный насос, откачивающий пары.
    Пистолет улавливает пары из окружающего пространства бензобака и через рукав посредством работы электронасоса происходит возврат топлива в резервуар или установку для рекуперации

    ТРК с балансовой системой газовозврата

    Первые попытки сделать ТРК с балансовой системой возврата паров, заключавшиеся в условном и ненадежном уплотнении крана раздаточного на горловине бензобака и применение канала возврата ПВС, состоящего из шланга малого проходного сечения, располагавшегося внутри рукава подающего бензин, потерпели неудачу из-за большого гидравлического сопротивления по перемещению ПВС от бака автомобиля до присоединительного трубопровода ПВС от резервуара.

    Разности давлений (избыточного давления в месте пристыковки раздаточного крана к бензобаку и вакуумметрического давления, создаваемого откачкой продукта в емкости АЗС) была недостаточна для возврата ПВС из бензобака в емкость АЗС, кроме того уменьшилась надежность срабатывания ограничителя налива раздаточного крана.

    Новый подход к реализации этой простой и надежной идеи газовозврата методом разности давлений (баланса) заключается в следующем:

    • уплотнение места присоединения крана раздаточного к горловине бензобака осуществляется при помощи резинового сильфона усиленного пружиной;
    • конструкция крана раздаточного изменена в части уменьшения гидравлического сопротивления прохода ПВС, переработан узел ограничения налива;
    • рукав, по которому подается бензин и возвращается ПВС, изменен в части увеличения сечения для прохода ПВС которая теперь пропускается не внутри бензопроводящего шланга, а снаружи, и живое сечение между внутренним бензопроводящим шлангом и наружным стало в 10 раз больше, что позволяет с минимальной разностью давлений между бензобаком и емкостью АЗС переместить ПВС из бака в емкость, откуда забирается бензин, без применения компрессора. В рукаве подачи и газовозврата применяется разрывная и поворотная муфты. Все как в обычной ТРК.

    ТРК с выдачей топлива через один рукав раздаточный

    С целью минимизации количества раздаточных кранов и рукавов в новой ТРК применен принцип выдачи последовательно друг за другом разных марок бензина. При этом в раздаточном рукаве и кране от предыдущей заправки остается 500мл. бензина ранее выданной марки, которые подмешиваются к последующей выдаваемой порции. При величине последующей выдаваемой порции в объеме 10-20 литров, доля предыдущей составляет от 5 до2,5%. Если последующая порция более 20 литров, то доля предыдущей составит еще меньший процент. Как показала практика, даже если предыдущей порцией был бензин с меньшим октановым числом, то на выдаваемой порции бензина с более высоким октановым числом заметного влияния не оказывает. На качество работы двигателя автомобиля это также не повлияет. Покупатель в данном случае получает такое количество топлива, которое он заказал. Махинации со стороны оператора АЗС исключены, так как марку бензина выбирает сам Покупатель.

    В составе ТРК применен принцип коллектора - объединения нескольких видов топлива в один выход: кран раздаточный. Схема строения коллектора приведена на рисунке . Коллектор представляет собой конструкцию, включающую клапаны обратные на каждый вид топлива в каждой трубе и общий объединяющий тройник.

    Благодаря возможности поочередного налива любого из видов топлива через один и тот же рукав, мы можем получить существенную экономию стоимости ТРК за счет уменьшения количества раздаточных рукавов, присоединительных фитингов, а также габаритных размеров и массы самой колонки. Что касается самой технологии заправки, то она практически не изменяется: клиент снимает раздаточный рукав с той или другой стороны колонки, вставляет его в бак, оплачивает требуемое количество топлива и нажимает кнопку выбора вида продукта на каркасе колонки. В случае ошибочного нажатия клиентом кнопки не того вида продукта налив продукта не произойдет.

    В виду того, что на одной стороне колонки одновременно может заправляться только один автомобиль по причине больших габаритов машин и невозможности. Объединяющий коллектор одновременной индикации нескольких отпусков на одном информационном табло, получаем, что использование только одного раздаточного крана ТРК и, соответственно, "простой" остальных. А доля стоимости простаивающих рукавов в общей стоимости колонки довольно высокая (особенно при применении раздаточных кранов и рукавов с функцией газовозврата). Поэтому налицо реальная экономия денежных средств на приобретении ТРК и последующем обслуживании в эксплуатации.

    В случае сомнений в предлагаемой технологии владелец АЗС может заказать ТРК с балансовой системой с количеством рукавов и кранов раздаточных для каждой марки бензина отдельно.

    Стандартная комплектация

    В стандартной комплектации колонки оснащаются раздаточными кранами ОРW , коаксиальными раздаточными рукавами Maxxim Premier Plus и разрывными муфтами Husky.

    Применяемый в ТРК рукав раздаточный является последней разработкой в сфере газовозврата. Ранее в европейских странах ТРК оснащались балансовой системой газовозврата включающей рукав и кран раздаточный с характеристиками на порядок уступающими современным.

    Характеристика:
    Состоит из жесткой внутренней трубки со стальной оплеткой и внешнего шланга для откачивания паров бензина с укреплением из синтетического волокна и стальной спирали.
    Соответствует требованиям C.A.R.B. И UL 330.
    Конструкция шланга: Трубка Синтетическая резина Chemigum® (ORS)
    Усиление: Спирально намотанная ( 1 слой ) стальная проволока
    Покрытие наружное: Синтетическая резина Chemivic® (ORS): Термопластичное внешнее w/ текстильное упрочнение и проводная спираль
    Температура рабочая: -40°С +60°С

    Используемая в составе колонки разрывная муфта Husky 3360VR предназначена для предохранения колонки от деформации при отъезде автомобиля с краном в баке.

    Конструкция разрывной муфты обеспечивает возможность её применения в составе балансовой системы, т.е. проходные каналы для возврата паров имеет большие сечения, не увеличивающие гидравлическое сопротивление системы. Муфта устанавливается "в разрыв" рукава и имеет стандартную резьбу для присоединения фитингов.

    Кран раздаточный с системой газовозврата OPW 11VF042 состоит из основной трубки-носика крана, через который в бензобак подается топливо, между носиком и гофрированным уплотнителем, в который и помещен носик, предусмотрено определенное расстояние, в которое и происходит вытеснение насыщенных паров из бензобака.

    Также помимо вышеперечисленных узлов в состав ТРК входят стандартные измерительные блоки, состоящие из измерителя объема ПЖ-2-25, клапана двойного действия с прямоточным корпусом и фильтров тонкой очистки топлива.

    Примененный в составе колонки универсальный каркас из оцинкованной стали позволяет безболезненно производить дооснащение колонки дополнительными устройствами, например, платежным терминалом или переговорным устройством. Данная опция позволяет реализовать на АЗС комбинированный режим расчетов и управления отпуском топлива, при котором клиент может по своему выбору произвести расчет за полученное топливо либо через кассира в операторной АЗС, либо самостоятельно, посредством встроенного в ТРК платежного терминала, поддерживающего работу с международными банковскими картами.

    Терминалы работают с кредитными/дебетовыми банковскими картами (дисконтными картами). Их пользовательский интерфейс выполнен в стиле банкомата, что делает работу с терминалами привычной и удобной. Возможно применение монохромного или цветного дисплея. В терминале используются вандалозащищенные конструкции и компоненты, реагирующие на попытки взлома.

    Процессор и память: 32bit ARM 7 processor 60 mips 24MB :8MB Flash. 16MB DRAM. 512K Secure SRAM.
    Устройство чтения карт: совмещенное чтение чиповых и магнитных карт. Ручная и моторизированная установка карт. Опционально: 3SAM, бесконтактное устройство чтения карт.

    Наименование ТРК Кол-во видов топлива Кол-во кранов раздаточных Цена с НДС Краткие характеристики Сравнительная стоимостная разница
    Ливенка 53200СМ 3 2 426587,00 Напорная система подачи топлива, выдача трех продуктов через каждый рукав и кран раздаточный, импортная комплектация балансовая система газовозврата
    Ливенка 52200СМ 2 2 316582,00 Напорная система подачи топлива, выдача двух продуктов через каждый рукав и кран раздаточный, импортная комплектация балансовая система газовозврата
    Ливенка 33600СМ 3 6 447810,00 Напорная система подачи топлива, выдача трех продуктов через каждый рукав и кран раздаточный, импортная комплектация вакуумная система газовозврата Дороже на 21223,00
    Ливенка 31200СМ 2 2 355576,00 Напорная система подачи топлива, выдача двух продуктов через каждый рукав и кран раздаточный, импортная комплектация вакуумная система газовозврата Дороже на 38994,00

    При использовании ТРК с балансовой системой газовозврата на Ваших АЗС наше предприятие гарантирует выполнение следующих льготных условий поставок:

    • выезд наших технических специалистов для определения объема работ по реконструкции АЗС при переходе на применение ТРК с балансовой системой газовозврата;
    • помощь в разработке проектной документации на АЗС, предоставление конструкторской и технической документации;
    • проведение монтажных или шеф-монтажных работ (самостоятельно или совместно);
    • проведение пуско-наладочных работ (самостоятельно или совместно);
    • бесплатное обучение на базе ООО "Ливенка" сотрудников Вашего предприятия работе с ТРК;
    • круглосуточная техническая поддержка посредством мобильной или интернет связи;
    • увеличесние гарантийного срока эксплуатации на ТРК до 2-2,5 лет (при условии выполнения вышеперечисленных пунктов);
    • разработка мероприятий по сервисному обслуживанию ТРК (самостоятельно силами Покупателя без увеличения стоимости обслуживания Поставщиком);
    • разработка и применение схем электрического подключения оборудования на АЗС посредством изготовления и подключения шкафа силового;
    • предоставление скидки на запасные части до 20%;
    • предоставление скидки на ТРК (в зависимости от объема);
    • проведение всех необходимых презентаций и участие в финансировании дня открытия АЗС и т.д.

    Мы применяем гибкий подход в работе с Покупателями и готовы обсуждать любые направления деятельности, влияющие на договорные отношения.

    ТРК "Ливенка" с вакуумной системой газовозврата
